爱克中小型热水热泵机组

收藏
  • 商品说明

内置电子水流保护.压机排气温度保护.压缩机高.低压力保护.压缩机过流.电源错缺相保护.(三相机型有)冬季防冻结保护.




带背光大屏幕LCD显示器.操作简便.水温30℃-60℃可自由设定.可设定循环定时开/关机.停电记忆功能.


采用低噪音压缩机和风机设计.机组运行安静.


热泵.辅助电加热和太阳能加热(可选)集成控制.灵活设置.自动控制加热模式.很是节能.可全天后产热水.


主机与水箱各自独立.通过水管链接.无需链接冷媒管路.水管长度可长可短.自由选择.主机功率与水箱容量配置灵活.  根据需要选择不同规格的主机功率和水箱容量.提高了产品应用的便利性.


采用冷凝水隔离和蒸发器环氯图层保护技术.比普通热泵使用寿命长3~5年.


常温型热水热泵适用于﹣15-43℃.EVI补气增焓型热水热泵.适用于﹣25-43℃室外环境温度.全天候可靠工作.


*所有产品均以实物为准.图片仅供参考.




安全、节能、舒适


EVI补气增焓型热泵优势:


【提升性能】带补气功能的压缩机与普通压缩机相比效果十分明显.相当于空调器能效级提升一级.


【低温技术】采用EVI低温补气增焓技术和高效涡旋压缩机.工业级的线性电子膨胀阀节流控制.线性补气喷射控制技术.具有很好的低温制热性能.


【防冻设计】很棒的防冻设计.主机有多级智能防冻保护控制容错控制功能.根据室外环境温度和进出水温度等变化.自动运行防冻保护程序.设备使用安全.


【全工况运行】热泵允许运行工作温度范围更宽:﹣25-43℃.无需电加热.最高出水温度高达60℃.智能化控制.自动负荷调节设计技术..全天候全工况可靠运行.


【运行安静】采用低噪音压缩机和风机设计.压缩机外包消声棉隔音.同时压缩机和水系统钣金结构全封闭设计.机组运行安静.




EVI型产品组成:


补气增焓压缩机.经济器.风机.换热器.高效罐.电器盒.电子膨胀阀.四通阀.蒸发器.


EVI补气增焓型热泵工作原理:

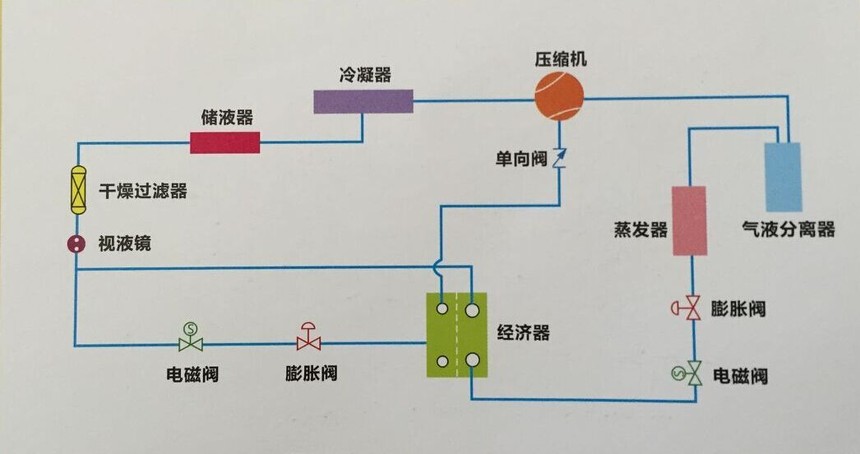

压缩机排出的高压制冷剂气体.经冷凝器将热量传递给载热介质后变为液体.从冷凝出来的高压制冷剂液体经储夜器通过干燥过滤器.视液镜后分为两路.主路的制冷剂液体直接进入经济器内.辅路的制冷剂液体先经过一个电磁阀.再经过膨胀阀节流降压后变为气液混合物后也进入经济器内.二者在经济器中产生热交换.辅路的制冷液体吸热后变为气体后被压缩机的辅助进气口吸入.主路的制冷剂吸收低温环境中的热量而变为低压气体被压缩机吸气口吸入.主路和辅路的制冷剂在压缩机工作腔内混合.再进一步压缩后排出.构成封闭的工作循环回路.

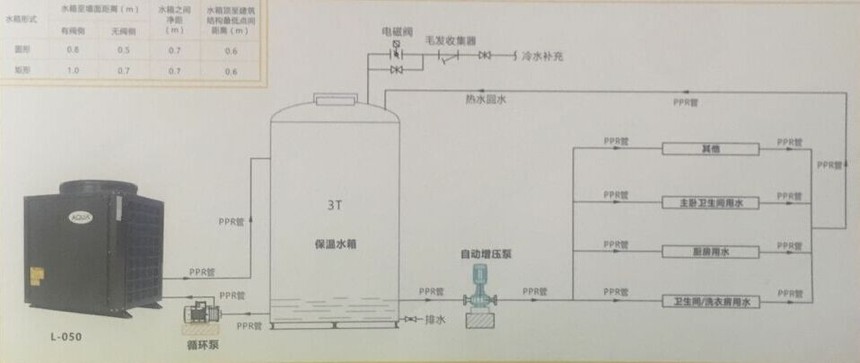

热泵热水机用水系统流程(独栋别墅型用水系统):



安装技术要求和注意事项:


⒈热水系统管材和管件可采用耐腐蚀和安装连接方便可靠的薄壁铜管.薄壁不锈钢管.塑料热水管.塑料和金属复合热水管等.管道的工作压力应按相应温度下的许用工作压力选择.设备机房内的管道不应采用塑料热水管.热水管道系统.应有补偿管道热胀冷缩的措施.


⒉上行下给式系统配水干管最高点应设排气装置.下行上给配水系统.可利用最高配水点放气.系统最低点应设泄水装置.


⒊下行上给式系统设有循环管道时.其回水立管可在最高配水点一下(0.5M)与配水立管链接.上行下给式系统可将循环管道与各立管链接.


⒋热水系统上各类阀门的材质及阀型应符合《建筑给水排水设计规范》(GB50015-2003)3.4.4条.3.4.5条.3.4.7条.3.4.9条.3.4.10条的规定.


⒌热水管网应在下列管段装设阀门:与配水.回水干管连接的分干管.配水立管与回水立管.从立管接出的支管.3个及3个以上配水点的配水支管.与水加热设备.水处理设备及温度.压力等控制阀件连接处的管段上按其安装要求配置阀门.


⒍热水管网应在下列管段上应装止回阀:水加热器或贮水罐的冷水供水管.机械循环的第二循环回水管.冷热水混水器的冷.热水供水管.


⒎热水横管的敷设坡度不宜小于0.003.


⒏塑料热水管宜暗设.明设时立管宜布置在不受撞击处..如不能避免时.应在管外外加保护措施.


⒐水管穿越建筑物.楼板和基础处应加套管.穿越屋面及地下室外墙时应加防水套管.


⒑热水管道的敷设还应按《建筑给水排水设计规范》》(GB50015-2003)3.5节中有关条款执行.




工作原理:


空气能热水热泵就是利用热泵原理.以消耗一部分电能从周围环境中取得热量.通过压缩机将其输送至冷凝器.释放给水箱内的水将其加热.它的工作原理与空调供暖工作原理相同.只是空调从自然环境中吸取热量.供给室内环境.而空气能热水器是以这部分热量用来加热生产热水.其能效比比传统的电加热器高出3倍以上.是一种新型的高效.节能.环保的热水泵产品.


水箱链接管要求:


供水管:供水管管径设计秒流量计算.出水管的设计流速宜≤1.0m/s.出水管宜单独设置.其管口下缘应高出水箱底50mm.以防污垢进入配水管网.


机组进水口位置:进水管可以从箱壁或箱底接出.管口下缘应高出水箱内地50mm.并应装设阀门.管径应按管网设计秒流量确定.(由机组接管口经确定)


机组出水口位置:比上限水位低50mm(无定性要求)


补水口位置:一般设置电磁阀补水.大小根据热泵机组的2倍产热水量确定.补水管从箱壁接入.进水管中心至水箱上缘应有150mm-200mm距离.进水管管径应按(补水泵)出水量或管网设计秒流量确定.


加热箱放水管:应有坡度.设定10分钟放完加热水箱的水.那么流量为(加热箱容积*60/10).查《给排水规范》表4.4.11-4.放水口位置(从加热箱到蓄热箱).放水管可以从箱壁或箱底接出.管口下缘应高出水箱内底50mm.并装设阀门.管径应按管网设计秒流量确定.(按放水平均流速为1~2m/s计算).


溢流管:溢流管口高于设计最高水位(上限水位)50mm.管径宜比进水管(补水管)大1~2号.但在水箱底1m以下管段可用大小头缩成等于进水管管径.溢流管上不得装设阀门.溢水管不得与排水系统连接.必须经过间接排水应有防止尘土.昆虫.蚊蝇.等进入的措施.如设置水封等.(溢流管管径具体计算可按:设充满度为0.5.流速为V=0.8L/S.恒温泵流量为Q.那么3.14*R*R**0.8*3600=3600=Q.算出R.R即为溢流管半径.)


排污管:为放空水箱和排出冲洗水箱而设置.管口由水箱底部接出与溢流管连接.管径40~50mm.在排水管上应设置闸阀.


人孔:根据水箱截面设定.以方便清洗.选直径为300mm-500mm.


仪表孔:用来放置液位器.一般孔经为DN20-DN25.


水位信号管:安装在水箱壁溢流管口一下100mm处.管径为15mm.信号管另一端通到经常有值班干部人员房间的污水池上.以便随时发现水箱浮球阀失灵而能用时修理.如有声.光.信号.此管则不可设.


通气管:供生活饮水的水箱应有密封箱盖.箱盖上应设有检修人孔和通气管.通气管上不得装设阀门.管口应朝下设置且 管口应装防尘滤网.通气管管经一般采用不小于50mm.


盲管(探温孔):设置在离底部200mm处.长200mm.管径为DN20.


下限定位:应高于机组供水口50mm.

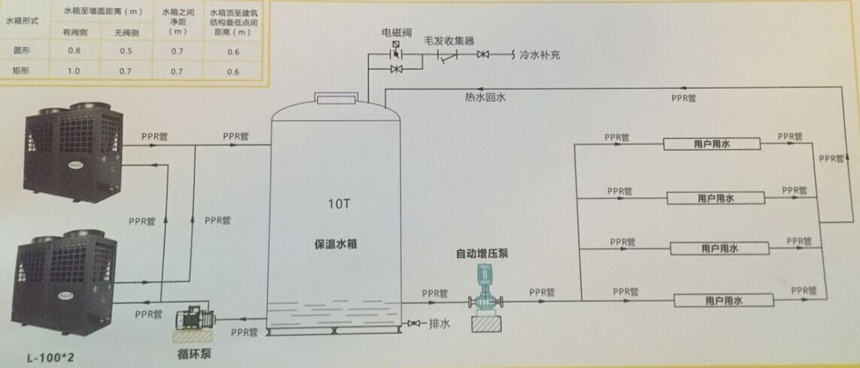

热泵热水机用水系统流程(普通商用型用水系统)




安装技术要求和注意的事项:


⒈管路要求:多台机组并联使用时.为更好的平衡水阻.水量均匀分配.应采用同程管设计.


⒉卫生器具:卫生器具给水配件承受的最大工作压力不得大于0.6Mpa.卫生器具的最佳使用水压宜为0.2-0.3Mpa.各分区顶层住宅入户管的进口水压不宜小于0.1Mpa.而对于水压大于0.35Mpa.的入户管或配水横管.宜加设减压或调压措施.如节流孔板.减压阀.调节阀.节流塞.缩小管径.采用有减压功能的给水龙头等.以避免水压过高或过低给用水带来不便.


⒊用水系统上行下给:


加热系统说明:水泵使水箱中的水经过机组中的套管换热器循环换热.水箱中的水温上升到55℃.机组停止.当水箱水位由于用水降低到下限水位.补水电磁阀开启补水.水位到达上限水位时.补水电磁阀关闭.冷水与水箱里的热水混合.水温降低到52℃(温度可设定)机组启动加热.


用水系统说明:用水点的用水靠水的自重压出.外循环泵须安装在系统的最低位.其扬程只须克服系统最不利环路的管路阻力.


常见的使用范围:楼面须有位置放置设备.且能承重.


⒋用水系统下行上给:


用水系统说明:用水点的用水靠水泵压出.此系统的水泵扬程须克服系统的供水高度和最不利的环路的管路阻力.所以功耗大.用水不稳定.若系统较大.管网复杂的情况下.一般采用变频水泵或闭式系统.


常见使用范围:楼面没有位置放置设备.或不能承重.


水箱连接管要求:


供水管:供水管管径设计秒流量计算.出水管的设计流速宜≤1.0m/s.出水管宜单独设置.其管口下缘应高出水箱底50mm.以防污垢进入配水管网.


机组进水口位置:进水管可以从箱壁或箱底接出.管口下缘应高出水箱内地50mm.并应装设阀门.管径应按管网设计秒流量确定.(由机组接管口经确定)


机组出水口位置:比上限水位低50mm(无定性要求)


补水口位置:一般设置电磁阀补水.大小根据热泵机组的2倍产热水量确定.补水管从箱壁接入.进水管中心至水箱上缘应有150mm-200mm距离.进水管管径应按(补水泵)出水量或管网设计秒流量确定.


加热箱放水管:应有坡度.设定10分钟放完加热水箱的水.那么流量为(加热箱容积*60/10).查《给排水规范》表4.4.11-4.放水口位置(从加热箱到蓄热箱).放水管可以从箱壁或箱底接出.管口下缘应高出水箱内底50mm.并装设阀门.管径应按管网设计秒流量确定.(按放水平均流速为1~2m/s计算).


溢流管:溢流管口高于设计最高水位(上限水位)50mm.管径宜比进水管(补水管)大1~2号.但在水箱底1m以下管段可用大小头缩成等于进水管管径.溢流管上不得装设阀门.溢水管不得与排水系统连接.必须经过间接排水应有防止尘土.昆虫.蚊蝇.等进入的措施.如设置水封等.(溢流管管径具体计算可按:设充满度为0.5.流速为V=0.8L/S.恒温泵流量为Q.那么3.14*R*R**0.8*3600=3600=Q.算出R.R即为溢流管半径.)


排污管:为放空水箱和排出冲洗水箱而设置.管口由水箱底部接出与溢流管连接.管径40~50mm.在排水管上应设置闸阀.


人孔:根据水箱截面设定.以方便清洗.选直径为300mm-500mm.


仪表孔:用来放置液位器.一般孔经为DN20-DN25.


水位信号管:安装在水箱壁溢流管口一下100mm处.管径为15mm.信号管另一端通到经常有值班干部人员房间的污水池上.以便随时发现水箱浮球阀失灵而能用时修理.如有声.光.信号.此管则不可设.


通气管:供生活饮水的水箱应有密封箱盖.箱盖上应设有检修人孔和通气管.通气管上不得装设阀门.管口应朝下设置且 管口应装防尘滤网.通气管管经一般采用不小于50mm.


盲管(探温孔):设置在离底部200mm处.长200mm.管径为DN20.


下限定位:应高于机组供水口50mm.


×
