锦鲤鱼池设计施工过程(附设计图及土建图)

时间:2020-10-15     作者:杭州鑫霆源水生态【原创】

  今天我们杭州鑫霆源环境工程有限公司整理了锦鲤鱼池设计的施工过程图,希望可以帮到准备做鱼池的养鱼爱好者。


锦鲤鱼池设计


  1、鱼池的初步设计图和水流循环过滤图,左边位置是预留的过滤池净化池;


鱼池的初步设计图和水流循环过滤图,左边位置是预留的过滤池净化池;

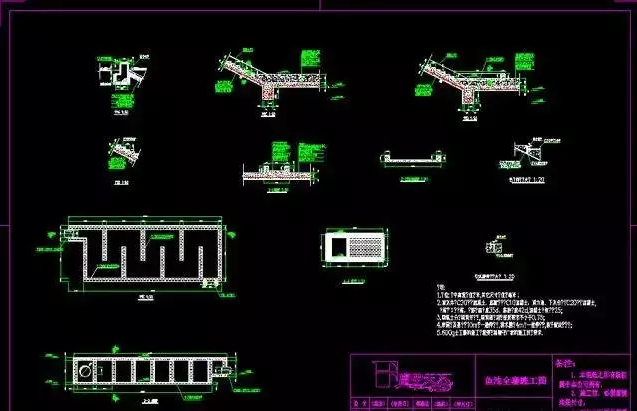

  2、鱼池的设计图纸和配筋图;


鱼池的设计图纸和配筋图;

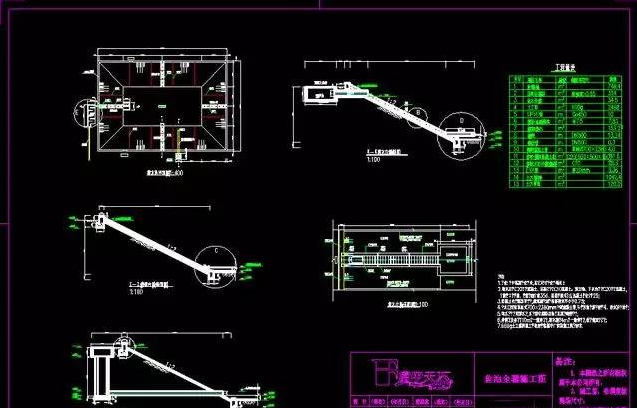

  3、鱼池的设计图纸和配筋图;


鱼池的设计图纸和配筋图


  4、鱼池的设计图纸和配筋图;


鱼池的设计图纸和配筋图


  5、鱼池池壁的大样图;


鱼池池壁的大样图


  6、鱼池过滤池的盖板,直接浇筑;


鱼池过滤池的盖板,直接浇筑


  7、鱼池池壁的配筋图;


鱼池池壁的配筋图

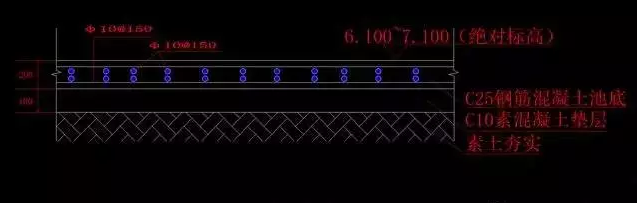

  8、鱼池池底的配筋图;


鱼池池底的配筋图


  9、鱼池放样开挖;


鱼池放样开挖


  9、挖好鱼池以后池底打垫层,顺便布好鱼池的净化管道,池壁上面φ75的是过滤池的回水管,鱼池池底的两条φ110的管道是过滤池的进水管;


挖好鱼池以后池底打垫层,顺便布好鱼池的净化管道,池壁上面φ75的是过滤池的回水管,鱼池池底的两条φ110的管道是过滤池的进水管

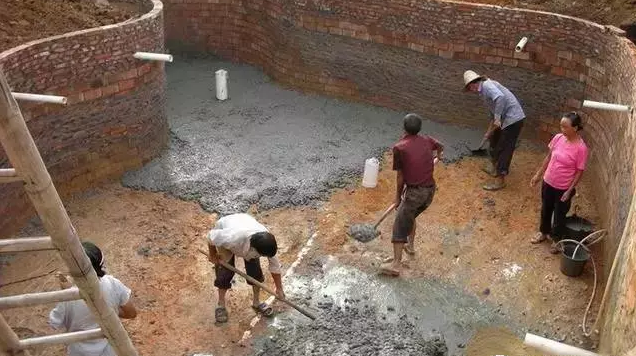

  10、扎好鱼池的底部钢筋开始倒混凝土,中间一条φ90的管道是鱼池回水到过滤池的中水管;


扎好鱼池的底部钢筋开始倒混凝土,中间一条φ90的管道是鱼池回水到过滤池的中水管

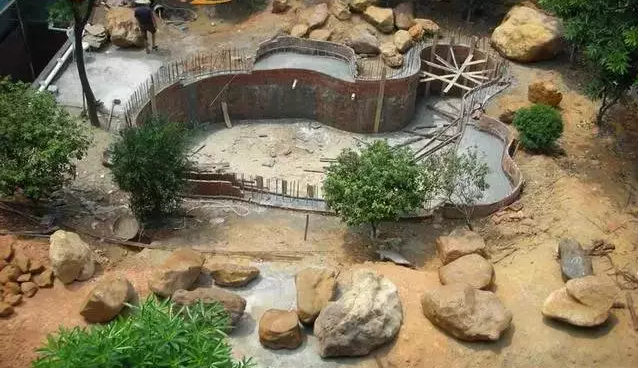

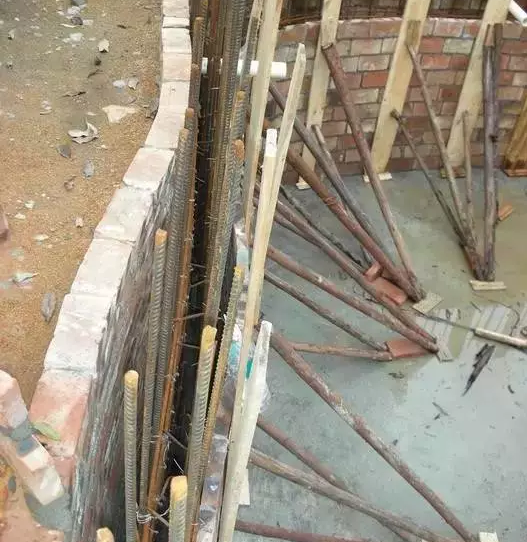

  11、池壁扎好钢筋以后开始砌模板;


池壁扎好钢筋以后开始砌模板


  12、池壁浇筑好混凝土;


池壁浇筑好混凝土

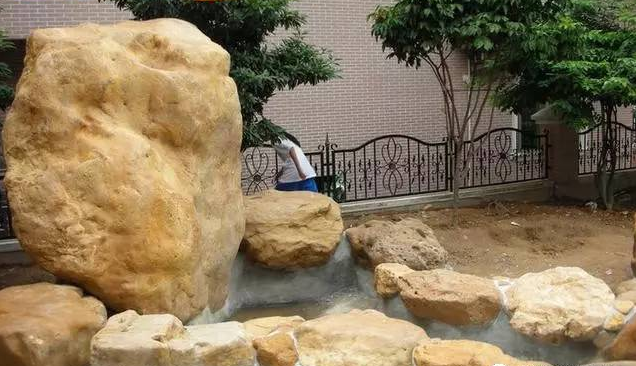

  13、堆砌假山黄蜡石;


堆砌假山黄蜡石

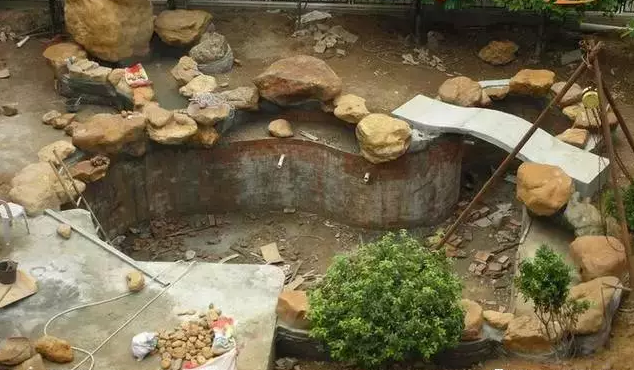

  14、堆砌好假山石磨平池边;


堆砌好假山石磨平池边


  15、堆砌好假山石开始泡池(左边5格是过滤池);


堆砌好假山石开始泡池(左边5格是过滤池)

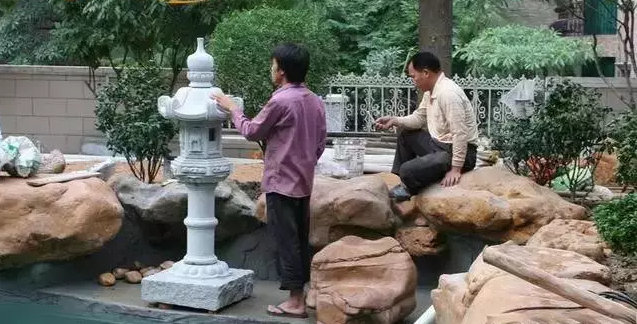

  16、泡池的同时开始装饰鱼池;


泡池的同时开始装饰鱼池


  17、铺设防腐木;


铺设防腐木


  18、小桥流水铺设好防腐木的效果图;


小桥流水铺设好防腐木的效果图

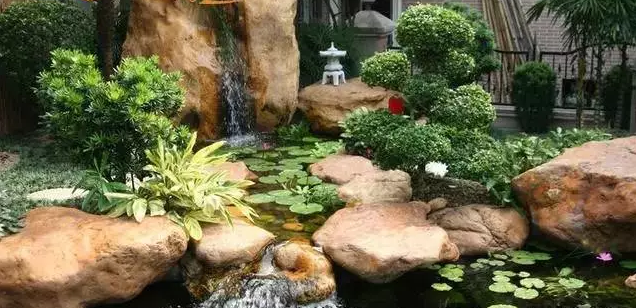

  19、鱼池假山王工后的效果图;


鱼池假山王工后的效果图


  当然,建议客户直接安装一体化的鱼池过滤设备,会兼有过滤、净化、杀菌、增氧功能,过滤系统就不用这么复杂了
